齒輪，是機械傳動中最精密卻最容易被低估的零件。這篇文章將帶你系統性地掌握齒輪的運作原理與設計邏輯，從基礎結構到實際選型，逐步建立完整的傳動知識框架。你將學會如何依據扭力、轉速與空間條件，選擇正確的模數與齒數組合，並了解各類齒輪（正齒、斜齒、傘齒、蝸輪蝸桿）在不同應用中的優缺點。文中同時整理常見設計錯誤與公差配合要點，輔以日本 KHK 齒輪大學的技術資料，讓你不只懂「怎麼用」，更懂「為什麼這樣設計」。閱讀完這篇，你將能在實際機構設計中，快速評估、選擇並優化齒輪傳動組，讓你的機械設計更穩定、更高效。
前言
以前設計設備常常會聽裝機的同事抱怨：「明明在廠內都把螺絲鎖得很緊了，為什麼機台一到客戶那邊，整個位置還是會跑掉哩？」事後雖然叮嚀同事們要把螺絲鎖的更緊才出貨，但一樣的狀況總是再次發生…
其實，這多半是因為設計階段沒有把螺絲的角色想清楚。誤以為螺絲鎖上去機構就永遠不動了；因為它真正做的是將兩個零件夾緊，而且是透過接觸面的摩擦力來防止零件滑移。所以呀！只要夾緊力或摩擦改變了，零件就可能產生滑動。

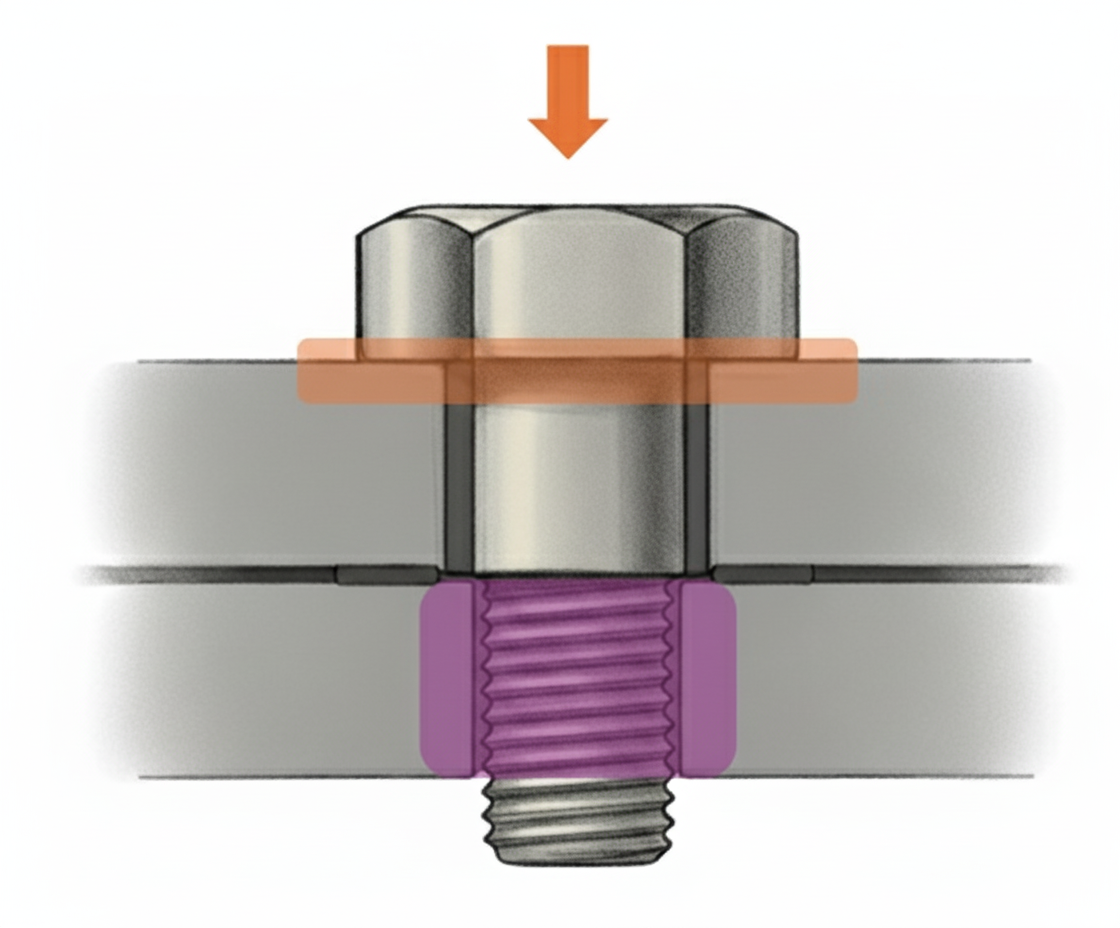

螺絲的原理－夾緊
當螺絲旋入兩個零件並被旋緊時，螺絲本體會被拉長；這個拉長帶來的回彈力，就像彈簧一樣把零件夾住不動。被夾住的零件靠摩擦力抵抗滑移。所以呢，零件會不會移動的關鍵不只是鎖緊時的扭力，還還有接觸面的摩擦條件，例如：表面粗糙度、上油、是否有墊圈、冷熱溫度交替或震動等等。
對抗剪力與震動：記得加入定位銷
螺絲透過夾緊把零件結合，代表它不是直接用螺絲本體去擋住兩件零件的間隙來抵抗滑動的，而抵抗滑移(剪力)的另一個好方法，就是在螺絲的結合之間加入定位銷：
- 螺絲專心負責「拉力與夾緊」
- 定位銷直接承擔剪力與重複對位

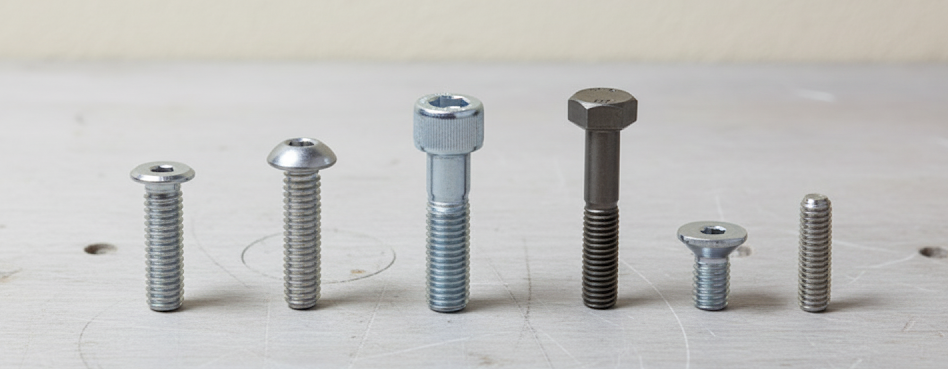

自動化設備上最常使用的是內六角螺絲，為什麼？
設備上最常見的螺絲類型是內六角圓螺絲，因為：
- 空間效率高：內六角需要的操作空間小，在機構狹窄處比大多螺絲更好操作。
- 可承受的扭力強：內六角的設計好傳遞扭矩、比起其他螺絲更不容易崩掉。
- 隨處可得成本低：屬於公制規格品相當好採購，在機械結構上被大量使用。

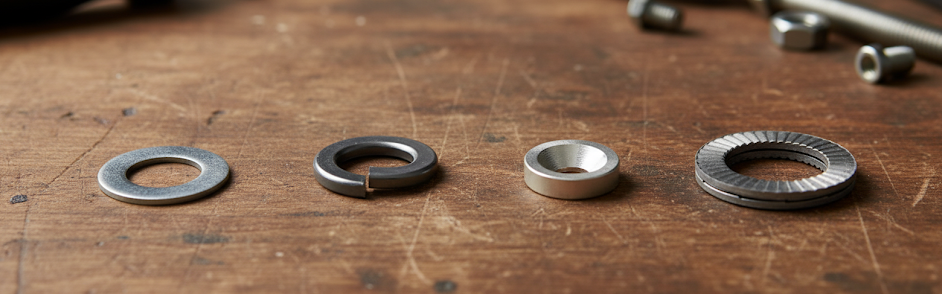

什麼時候該使用墊圈？
墊圈的主要功能是：
- 改變接觸面條件：影響摩擦、硬度與受壓分佈，讓夾緊更穩定、表面不被壓傷。
- 增加受力面積：在長條孔或比較軟的材料分散壓力，避免被鎖件凹陷造成緊力流失。
舉例來說，像是硬度差很大的零件（鋁件＋鋼螺絲）就很建議加平墊圈保護表面，避免螺絲在鎖緊的時候破壞掉鋁的表面，影響零件的外觀和鎖緊力。
