【初心者學設計】彈簧－儲存與保持能量

當你在設計自動化設備時，是否曾經疑惑那個看似平凡的「彈簧」到底能做什麼？這篇文章將從工程師的角度，深入解析彈簧在機械設計中的多重角色。你將了解它如何在結構中儲存與釋放能量、如何替代氣壓與電動元件達到輕量化與低成本的目的，並延伸到彈簧在復位、緩衝、定位與持續施力等應用情境中的實際運作原理。文中不僅說明不同類型彈簧的特性與選型重點，也會帶你掌握在設計時必須注意的尺寸、力量與安全參數。讀完這篇，你將能在圖紙上自信地放下一顆彈簧，並確信它能安全、可靠地完成任務。

前言

你看過機械元件目錄嗎？面對上頭密密麻麻的規格表，像「彈簧」這種看似簡單的零件，也常常讓新手工程師感到頭痛不已。如果你也曾對「自由長度」、「最大壓縮量」這些名詞感到困惑，不知該如何為設計挑選最適合的零件，那麼這篇文章就是為你準備的。

本文將透過一位菜鳥工程師與資深前輩的輕鬆對話，帶你從零開始，一步步搞懂這個無所不在、卻又充滿細節的關鍵零件，讓你下次看到它時，再也不會感到迷惘。

彈簧可以做些什麼?

彈簧本質上是一個機械能量儲存器，能夠在承受外力時儲存能量，並在外力移除後將能量釋放。相較於氣壓缸或電動馬達等動力元件，彈簧具有結構簡單、體積小巧、成本低廉、免維護等顯著優勢。在自動化設備中，彈簧最主要的功能包括提供復位力、維持持續壓力、緩衝衝擊以及精確定位等。​

壓縮彈簧是最常見的類型，當受到軸向壓縮力時會縮短，移除外力後自動回復原長。這種特性使其廣泛應用於按鈕開關的復位機構、氣動系統的緩衝裝置，以及各種需要自動復歸功能的機械結構中。彈簧的簡潔設計消除了複雜的控制電路和氣壓管路，大幅提升系統的可靠性和經濟性。​

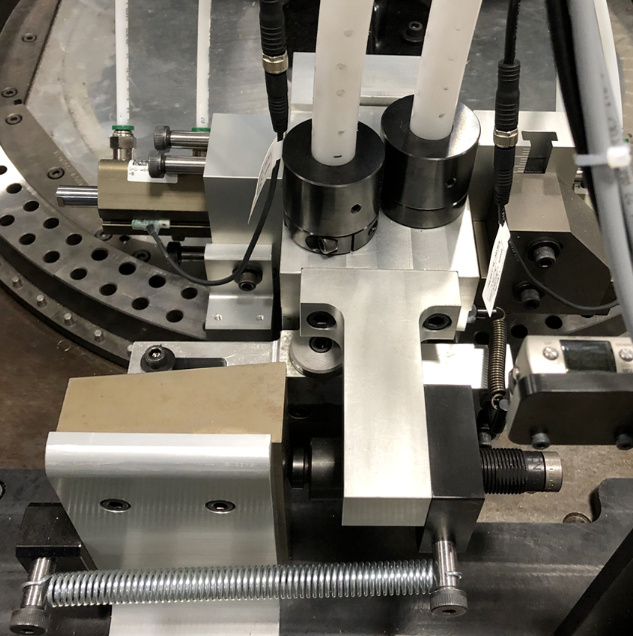

在工業自動化領域，彈簧常用於解決機械系統中的動態響應問題。例如在高速運轉的設備中，彈簧能有效吸收振動和衝擊，保護精密零件免受損害。同時，彈簧的非線性特性也被巧妙運用於各種調節機構中，提供可變的阻力或支撐力。

​常見的彈簧類型

彈簧類型	主要功能	常見應用	設計重點
壓縮彈簧	承受壓縮力，提供推力	按鈕開關、單動氣動、凸輪	自由長度、壓縮比、彈性係數
拉伸彈簧	承受拉伸力，提供拉力	往復機構、門鎖機構、開合裝置	初始張力、拉伸長度、鉤環設計
扭轉彈簧	承受扭轉力，提供扭矩	治具、活頁、往復機構	扭轉角度、扭矩大小、臂長

---

彈簧儲存能量的秘密：靠材質還是靠形狀？

彈簧能夠儲存和釋放能量的能力並非單純依賴材料本身，而是材料與結構設計的完美結合。從材料角度來看，彈簧通常採用高品質的彈簧鋼或不鏽鋼製造，這些材料具有優異的彈性模量和疲勞強度。彈簧鋼的碳含量通常控制在0.5-1.0%之間，經過特殊的熱處理工藝，使其具備高強度和良好的彈性恢復能力。​

然而，真正的關鍵在於彈簧的螺旋結構設計。這種巧妙的幾何形狀能夠將外部施加的壓縮力或拉伸力均勻分散到整條鋼線上，避免應力集中現象的發生。當彈簧受到外力作用時，螺旋線圈會發生扭轉變形，這種變形模式使得材料能夠在彈性極限範圍內承受更大的變形量，從而儲存更多的彈性能。​

根據胡克定律，彈簧的彈性力與變形量成正比關係，即F = kx，其中k為彈性係數。螺旋結構的優勢在於它能夠透過增加有效變形長度來降低應力水平，同時提高儲能密度。這種設計使得相同體積的材料能夠儲存數倍於直桿結構的彈性能，這正是彈簧能夠在小體積內提供大變形和高儲能密度的根本原因。​​

---

不只是彈回來，彈簧還有哪些你想不到的妙用？

彈簧的應用範圍遠超過一般人的想像，除了基本的壓縮回彈功能外，還具有多種特殊用途。在靜態應用方面，彈簧常被用作「預載元件」，在兩個機械零件之間提供持續的壓緊力，確保接觸面的緊密配合。這種應用在精密機械中特別重要，能夠消除間隙、減少振動，並提高系統的整體剛度。​

彈簧銷是另一個創新應用實例，它結合了彈簧的彈性特點和定位功能。這種帶有彈簧機構的定位元件能夠在插入定位孔時自動收縮，一旦到達預定位置就會彈開固定，實現快速且可靠的定位連接。這種設計在模具更換、工裝夾具和快速接頭中廣泛應用。​

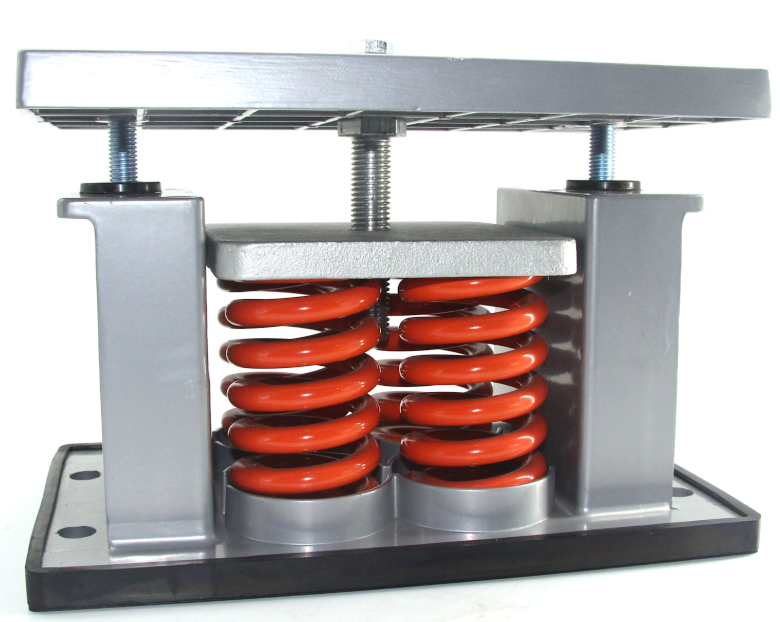

在現代軟體機器人技術中，彈簧更是發揮了意想不到的作用。研究人員利用彈簧的非線性特性開發出各種彈性致動器，這些裝置能夠模擬生物肌肉的運動特性，為機器人提供更加自然和靈活的動作能力。此外，在振動控制和減震系統中，彈簧也扮演著關鍵角色，透過調節系統的固有頻率來達到最佳的減震效果。

---

想用彈簧？先從這幾個關鍵數字開始思考

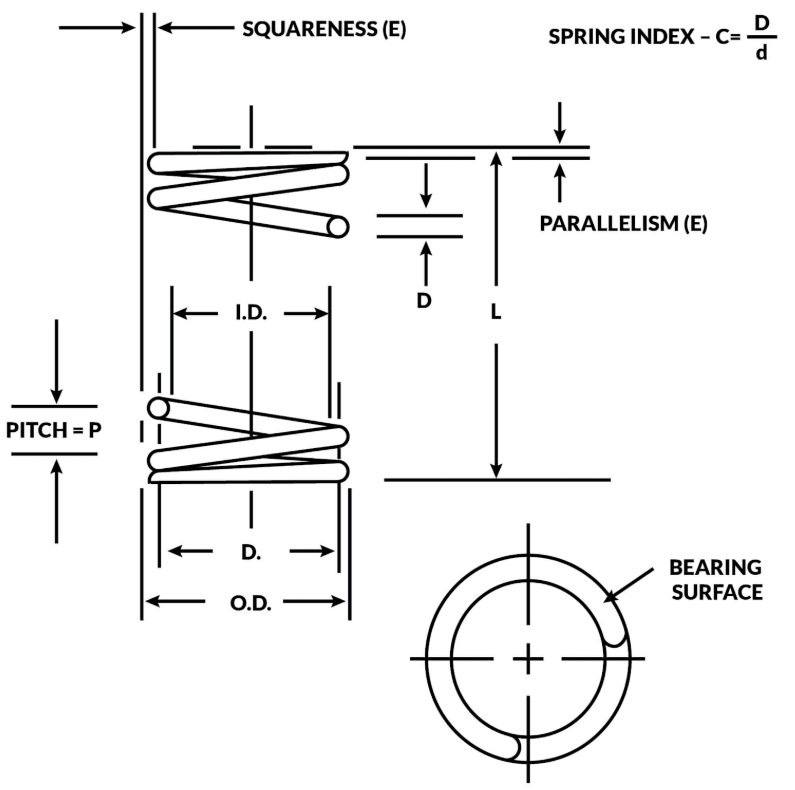

在彈簧的設計選型過程中，首先需要確定的是空間約束參數，包括自由長度、外徑和內徑。自由長度是指彈簧在無外力作用下的自然長度，這個參數決定了彈簧的安裝空間需求。外徑則影響彈簧與周圍結構的配合關係，必須確保有足夠的間隙避免干涉。線徑是彈簧鋼絲的直徑，直接影響彈簧的強度和剛度特性。

第二個關鍵參數是力學性能參數，主要包括彈性係數和最大工作負荷。彈性係數k值決定了彈簧的「硬度」，即產生單位變形所需的力大小。在實際應用中，需要根據機構的運動要求和負載條件來確定合適的k值。工作負荷則是彈簧在正常工作狀態下承受的最大力值，這個參數必須遠小於彈簧的極限負荷以確保安全可靠。​

線圈數量和螺距是影響彈簧性能的重要幾何參數。增加線圈數量可以提高彈簧的柔韌性，但會增加整體長度；調整螺距則能改變彈簧的剛度分布。在設計時還需考慮彈簧的端部處理方式，如平端、磨平端或鉤環端，這些細節會影響彈簧的安裝方式和力的傳遞效果。此外，表面處理如鍍鋅、發黑或噴塑等，能夠提高彈簧的防腐蝕能力和使用壽命。​。​

---

規格怎麼選？要去哪裡買？它會不會很貴？

彈簧作為標準化程度較高的機械元件，市場上有豐富的標準規格可供選擇。一般的五金商店、機械零件供應商，以及專業的彈簧製造廠都能提供各種規格的產品。常見的標準壓縮彈簧通常按照線徑、外徑、自由長度等參數進行分類，客戶可以根據自己的需求查閱相關標準手冊或線上型錄進行選型。

對於常見規格的標準彈簧，價格通常相當經濟實惠，單個彈簧的成本可能僅需幾元到幾十元不等，這主要取決於尺寸大小、材料等級和精度要求。批量採購時價格會進一步降低，使得彈簧成為極具成本效益的機械解決方案。這種低成本特性也是彈簧在工業應用中如此普及的重要原因之一。​

當標準規格無法滿足特殊需求時，才需要考慮客制化製造。客制化彈簧的成本會相對較高，主要因為需要專門的模具和工藝調整。但即使是客制化產品，如果數量達到一定規模單價仍然可以控制在合理範圍內。現代彈簧製造技術已經相當成熟，從材料準備到成型、熱處理、表面處理等各個環節都有標準化的生產流程，這確保了產品品質的穩定性和交貨期的可預測性。​

---

彈簧設計的紅色警戒：怎樣會讓它失效或斷裂？

彈簧失效是機械設計中必須嚴格避免的嚴重問題，其中最常見的失效模式是疲勞斷裂。當彈簧在使用過程中反覆承受載荷循環時，材料內部會逐漸累積疲勞損傷，最終導致裂紋萌生和擴展。這種失效往往具有突發性，可能在沒有明顯徵兆的情況下突然發生，對設備安全造成嚴重威脅。

永久變形是另一種常見的失效模式，通常發生在彈簧被過度壓縮或拉伸時。當應力超過材料的彈性極限時，彈簧會發生塑性變形，失去其原有的幾何形狀和彈性特性。一旦發生永久變形，彈簧就無法回復到原始長度，其彈性係數也會發生改變，嚴重影響機構的正常功能。​

設計上的關鍵安全原則是絕對不能讓彈簧在工作過程中超過其最大安全壓縮量或拉伸量。這個極限值通常由彈簧製造商提供，設計者必須確保機構在所有可能的工作條件下都不會使彈簧超過這個臨界值。此外，還需要考慮溫度、腐蝕、磨損等環境因素對彈簧性能的影響。正確的設計應該包括適當的安全係數，通常建議將工作應力控制在允許應力的60-80%以內，以確保彈簧在整個使用壽命期間都能可靠工作。
