當你在設計自動化設備或精密機構時，「直線滑軌」幾乎是不可或缺的核心元件。這篇文章將帶你從基礎原理一路深入到實務選型與安裝技巧，幫助你全面理解直線滑軌的運作邏輯與應用重點。你將學到它如何透過鋼珠循環達成低摩擦、高精度的直線運動，了解不同溝槽設計對精度與負載的影響，並掌握在挑選時該注意的載重評估、精度等級與尺寸選擇。最後還有實務安裝步驟與對位技巧，讓滑軌在機台上能穩定發揮效能。閱讀完後，你將不只「懂原理」，更能在實際設計中挑對規格、裝得準、用得久。
前言
霓可盯著螢幕上的CAD圖面困惑。圖面上那兩條平行的直線滑軌看起來很簡單，但她怎麼想都想不通——為什麼一個看起來就是「鐵塊在鐵軌上滑動」的東西，可以做到又順、又直、又安靜？而且型錄上密密麻麻的規格數字，什麼載重、力矩、基準面…每個字都看得懂，組合起來就讓人頭暈。
直線滑軌是怎麼運作的？
霓可
（指著電腦螢幕上的CAD圖面，眉頭微皺地轉向Ethan）Ethan前輩～我剛剛在看那個直線滑軌的設計啊，結果有點搞不清楚它的基本原理。可以先請教你一下，這個直線滑軌到底是怎麼運作的嗎？比如說它為什麼可以讓東西滑得又順又直呢？
ETHAN
直線滑軌其實很好理解哦！你可以把它想像成是火車軌道，滑塊就像是火車的車廂，它走在我們的軌道上；然後，滑軌上面仔細觀察是有凹槽的，凹槽會讓鋼珠卡在裡面，讓滑塊移動時把鋼珠帶著跑。你想想看，當軌道做得非常精密，裡面的鋼珠也打磨得非常圓，那滑塊在裡面跟著跑的時候，摩擦阻力是不是就很小？而且跑起來也非常直，幾乎沒有聲音呢！
直線滑軌的運作原理

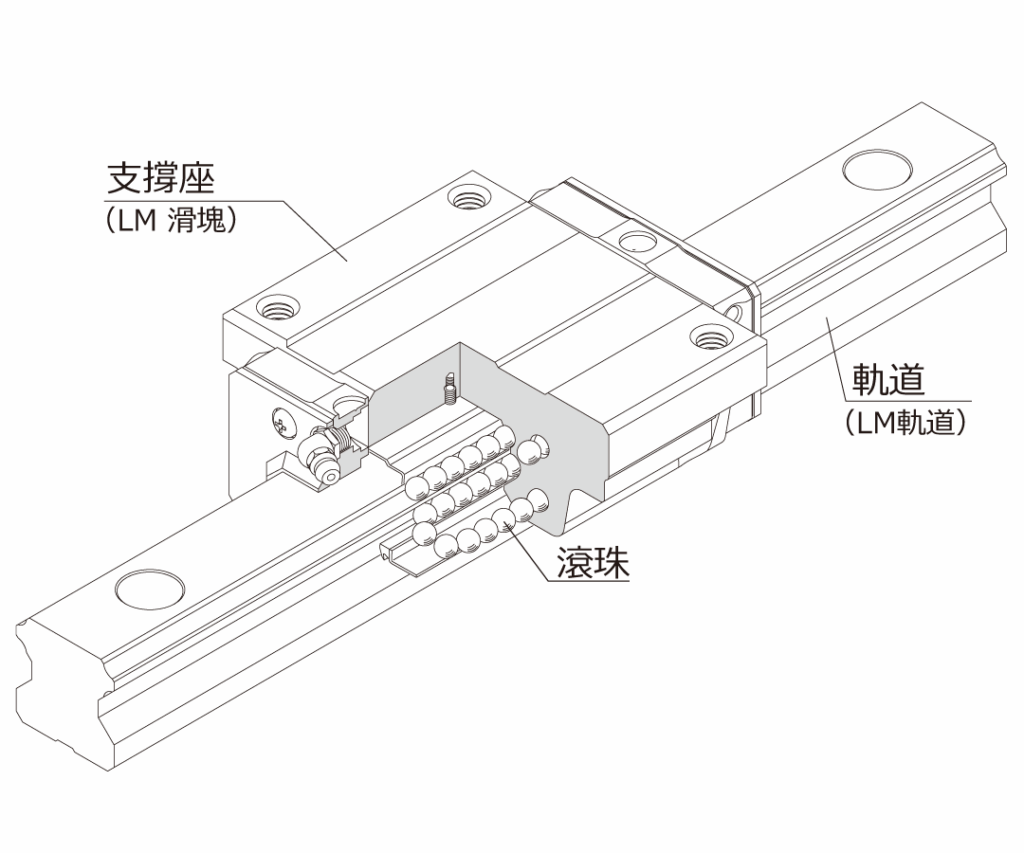

直線滑軌是一種高精密的滾動導引裝置，其運作原理可以理解為一個精密的滾動系統，主要由三個核心組件構成：滑軌、滑塊和鋼珠，這些組件共同協作實現平穩的直線運動。
滑軌表面設有精密加工的溝槽，這些溝槽就像是鋼珠的專用跑道。溝槽的設計有多種形式，其中最常見的是哥德式設計和圓弧式設計，這些設計能確保鋼珠與滑軌保持最佳的接觸角度，通常是45度接觸。滑塊內部同樣具有相對應的溝槽結構，當滑塊安裝在滑軌上時，鋼珠便卡在這些精密配合的溝槽中。
滾動循環機制

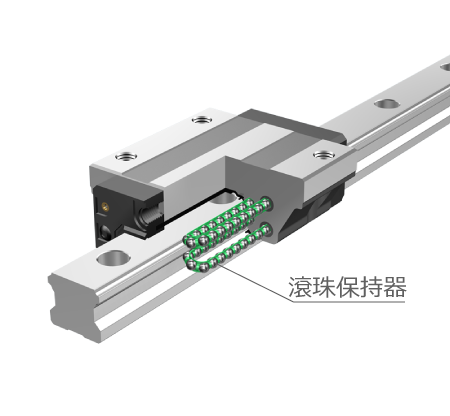

直線滑軌的核心運作機制是無限滾動循環。當滑塊沿著滑軌移動時，承載負荷的鋼珠會在滑軌溝槽中滾動，同時透過滑塊兩端的迴流管道形成封閉的循環路徑。這種循環設計讓鋼珠能夠持續滾動，而非簡單的滑動，大幅降低了摩擦阻力。
端蓋扮演著關鍵角色，它們為鋼珠提供轉向通道，讓鋼珠能從承載區域平順地轉入非承載區域，再重新回到承載位置，形成完整的循環。這就像是高速公路的交流道系統，讓車輛能夠平順地轉換車道而不會堵塞。
精密度與穩定性

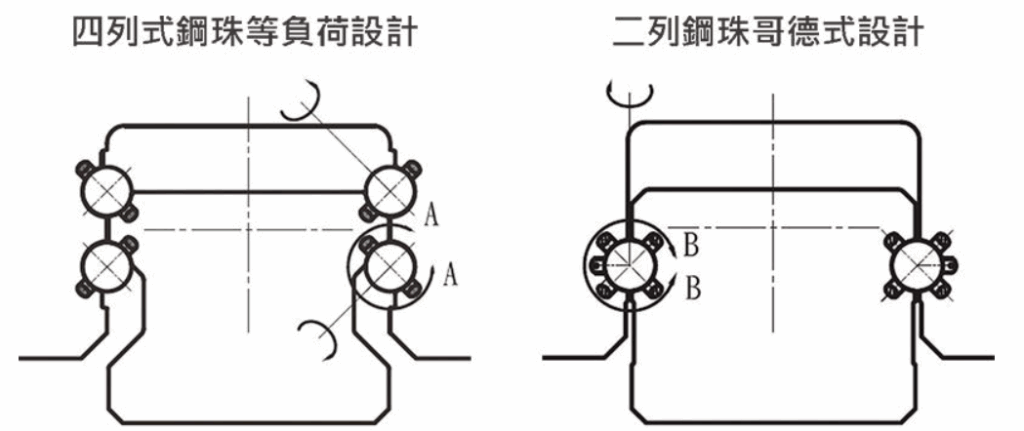

直線滑軌之所以能提供高精密度，除了低摩擦特性外，還因為其四方向等負荷設計。滑塊可以承受來自上下左右各個方向的負荷，而且負荷分布均勻。鋼珠在精密研磨的接觸面上滾動，接觸點的幾何形狀經過最佳化設計，確保每個鋼珠都能均勻分擔負荷。
選直線滑軌規格時要考慮什麼？
霓可
（恍然大悟地點點頭）哦～原來是這樣啊！就像是火車車廂在很精密的軌道上跑，靠那些小鋼珠讓它又滑順又安靜。那我有點好奇，既然直線滑軌靠這種鋼珠和精密軌道來減少摩擦，那在選擇的時候，有沒有什麼特別要注意的地方呢？要怎麼挑選合適的規格？
ETHAN

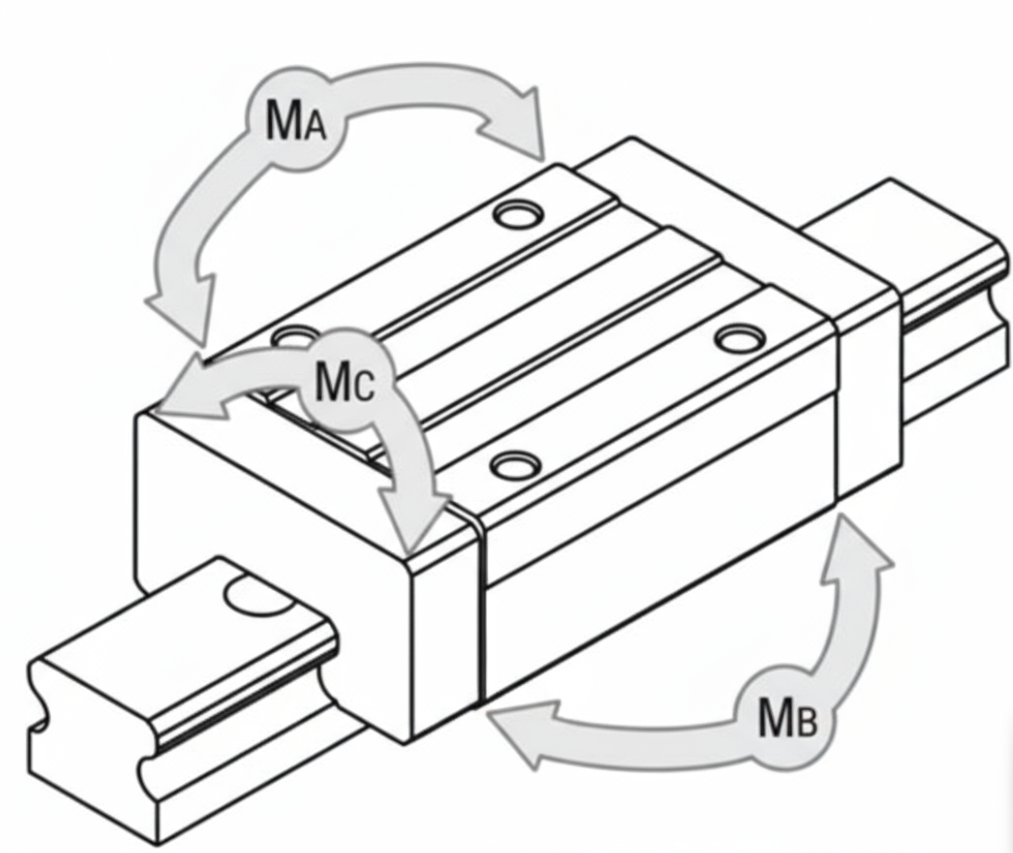

通常我們在選滑軌的時候，要根據你的設計需求來看。首先要評估載重和受力情況，比如說這個東西放在滑軌上可能會有10公斤重，然後這10公斤的東西也許還會從側邊承受一些力量－可能是垂直的、水平的，甚至是旋轉的力量。這些力量在你選規格的時候，從廠商的型錄上你就會看到不同規格有不同的承受力。另外，滑軌的尺寸也要符合你的設計需求，因為每一種滑軌的寬度、高度、尺寸甚至螺絲孔鎖的方式都不一樣喔~
承載能力評估
載重分析是滑軌選型的首要考量。你需要計算滑軌承受的總負荷，包括：移動物體的重量、來自各個方向的外力（垂直力、水平力、旋轉力），以及運動過程中產生的慣性力。廠商型錄中會明確標示基本靜額定負荷和基本動額定負荷，這些數值直接決定滑軌能承受多大的力量。
安全係數也必須納入考量。若滑軌使用在有振動、衝擊或激烈啟停的環境，需要採用較大的靜安全係數，通常建議在1.3到3.0之間，確保系統運行的可靠性。
尺寸規格選擇
滑軌長度必須配合你的機械設計需求，滑塊類型和數量也很關鍵，常見的有法蘭型和方形滑塊，法蘭型較低較寬且使用貫穿螺紋孔，方形滑塊較高較窄且使用螺紋盲孔。滑塊還分為短型、標準型和加長型，主要差異在本體長度和承載能力。螺絲孔配置同樣重要，因為不同規格的滑軌安裝孔間距是固定的，必須與你的安裝環境相匹配。
精度等級需求
精度等級直接影響滑軌的運動精度。一般分為五個等級：普通級、高級、精密級、超精密級與超高精密級。設備需求決定精度：一般機械可選擇普通級，數控機床建議選擇精密級，超精密設備則需要超精密級或超高精密級。精度等級越高，製造成本也越高，因此需要在性能需求和成本之間找到平衡。
直線滑軌安裝時要注意什麼？
霓可
（拿起筆記本開始記錄）了解了！所以要先看載重、力矩方向還有安裝尺寸，才能挑到合適的規格。那在實際安裝的時候有沒有什麼小技巧？比如說要怎麼確保滑軌裝上去之後能夠保持精度，避免一些新手常犯的安裝錯誤呢？我可不想一開始就裝歪掉啊！
ETHAN
你問到重點了！安裝滑軌時有幾個關鍵要注意。首先，只要有兩條以上的滑軌，就要特別注意平行度。平行度要怎麼確保？通常我們會做一個基準面讓滑軌去靠上去，它可能是加工出來的基準面邊，或者是用定位銷來做基面。另外，也要留意滑軌上會標示基準面－像THK會切一個小溝，而通常那一面會是研磨或者精加工看起來特別光亮，而那就是用來給滑軌當基準面的。
直線滑軌的安裝

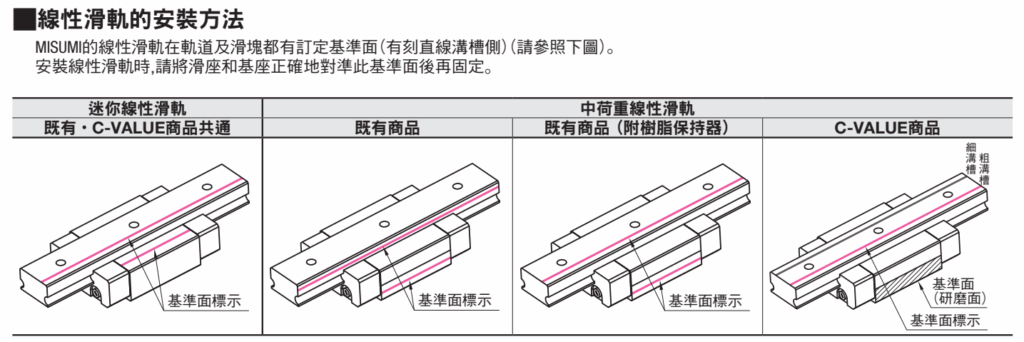

常見做法是利用機械加工好的工作台或專用底座，並在上面加工出精準的定位面。滑軌本身也會標示基準面——廠商通常在滑軌側面切出一條細溝，該面經過精磨，外觀光亮，便是安裝時應緊貼的參考面。
安裝流程可分為三個步驟：
- 初步定位將所有滑軌的基準面貼合在同一基準面上，並用輕力螺絲將滑軌固定於大概位置。此時不必完全鎖緊，只要保證滑軌能平貼基準即可。
- 調整平行度使用測量工具（如指示表、千分表或光學水平儀）檢測相鄰兩條滑軌之間的距離和高度差。可在滑軌末端及中段各做一次測量，並逐步微調固定螺絲，直到距離誤差與高度誤差均在廠商規範允許範圍內（通常為0.01～0.03毫米）。
- 最終鎖緊與複驗當平行度達標後，依序分次均勻鎖緊所有螺絲，以免因單側先鎖而使滑軌傾斜。每鎖緊一次，都需再次測量確認平行度無變化，並在鎖緊後做最後一次複檢，確保誤差未超標。

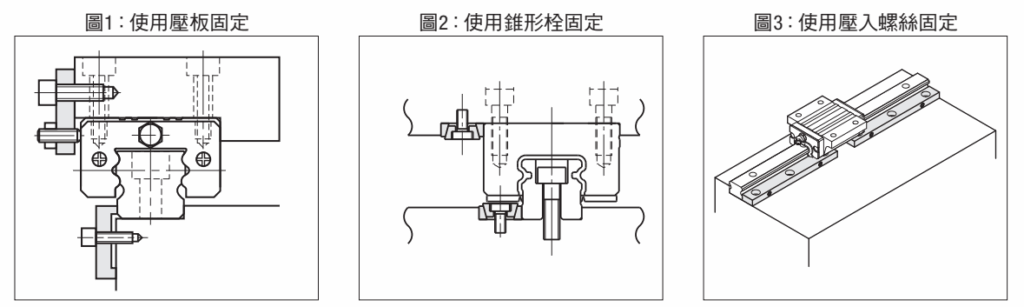

在實務中，定位銷也常被用來加速基準面定位。可在機台上預先鑽定位銷孔，再將滑軌側面的槽位套入銷孔，迅速完成初步對位。定位銷方法適合批量生產或同規格多條滑軌的快速安裝。
此外，為避免安裝時塵屑卡在基準面，應在滑軌及基準面上保持清潔，可先以無塵紙或壓縮空氣清除加工油、碎屑，再進行測量與固定。
直線滑軌安裝後，鎖緊時有什麼要注意？
就算你已經靠邊了，螺絲鎖緊的時候那個物體還是很容易跟著螺絲一起旋轉跑掉的。所以比較精密的做法是，在螺絲鎖緊之前，側邊要先用東西把它擋住。像是用螺絲從側邊先把它夾緊，或者用一些擋塊先把它卡住，最後才把主要的螺絲鎖緊。這樣才能確保位置不會跑掉。
滑軌要去哪裡買比較好？
霓可
（放下筆，滿意地笑了）用量錶檢查平行度，這個方法真聰明！我學起來了！（忽然想到什麼）等等…你這麼一提醒我才想到，設計圖畫完了，東西總得買回來。這些滑軌去哪裡買比較好？前輩有沒有推薦的管道或廠牌？
ETHAN
我自己的習慣是…如果要挑選品質比較好的是日本THK、NSK，其次是台灣的上銀，如果要方便的話，我還是挺喜歡用MISUMI採買，除了上面規格很齊全，可以買到各個品牌的滑軌，重點是可以直接評估價格，對設計師來說是非常方便的。
世界知名前幾大的直線滑軌製造品牌
| 品牌 | 國家 | 特點與簡介 |
| THK | 日本 | 直線運動系統的開創者。1972年發明並商業化了LM滑軌（Linear Motion Guide），是業界的先驅和技術領導者。產品線極為廣泛，以高品質和耐用性著稱。 |
| HIWIN | 台灣 | 全球第二大製造商。以高性價比、完整的產品線和快速的客戶服務聞名。在全球自動化產業中扮演著關鍵角色，產品應用廣泛。 |
| NSK | 日本 | 百年軸承製造商。憑藉在軸承領域深厚的技術積累，其直線滑軌產品在精度、剛性和可靠性方面表現出色，特別適用於高精密設備。 |
| IKO | 日本 | 以滾針軸承技術聞名，並將其應用於直線滑軌，開發出多種小型化和高剛性的產品。在半導體和電子設備領域有很高的市佔率。 |
| Bosch Rexroth | 德國 | 德國工業巨頭。提供全面的工業自動化解決方案，其直線傳動技術（包括滾珠和滾柱滑軌）以卓越的德國工藝、高負載能力和高剛性著稱。 |
